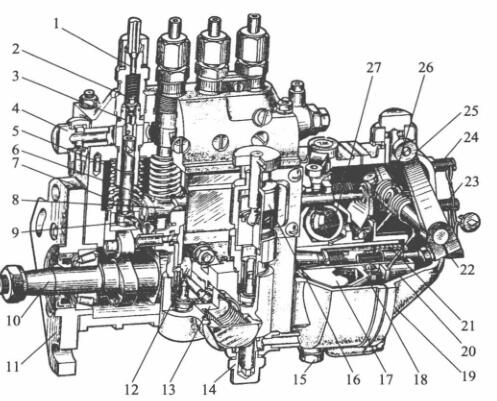

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

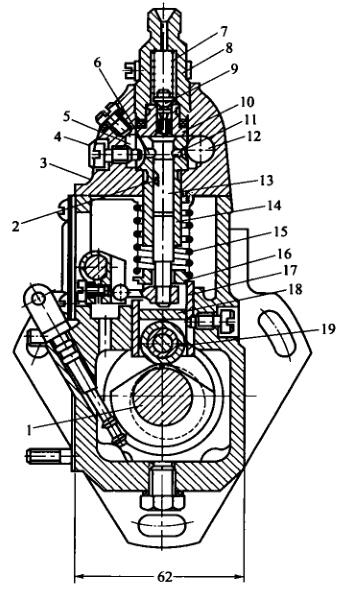

   I号喷油泵的分泵构造图

1-直流电石油管道管线接头; 2-皮肤有油阀; 3-皮肤有油阀球; 4,14-进油螺母; 5-套简; 6-轴向轴向柱塞泵泵; 7-轴向轴向柱塞泵泵压缩压簧; 8-油门螺杆;  9-调低臂; 10-凸轮机构轴; 11-调正接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手油阀;  17-驱动下载盘; 18-从动盘; 19-箱体; 20-滑套; 21-调正压缩压簧; 22-加油量调正螺母; 23-怠速限位器器螺母; 24-高速度限位器器螺母; 25-调压手柄; 26-调压压缩压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的其主要攻效是能有保障液压油泵进行始终的为准性，就多缸汽油机来讲，都要能有保障各缸液压油泵始终的一样性。起能有保障意义的具体位置是滚珠下端到校准垫件上表面的高强度H。当喷液压油泵凸轮机构轴蜗轮与曲轴蜗轮较为具体位置肯定时，H越大，液压泵关闭系统进油孔的始终越早，，，液压油泵进行始终也越早，，。不然，H越小，液压油泵进行始终越网络延迟。如此要结合设定和现场实验定下比较好的滚珠体工作上高强度H，以能有保障液压油泵进行始终的为准性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-准确定位内六角螺丝; 5-回油道; 6-回油孔; 7-油多阀大压缩弹簧片; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵大压缩弹簧片; 16-大压缩弹簧片座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  相对多缸机，各分泵的H值应相同。修整垫件在喷高压油泵出厂检验报告时均已调好，切勿私自交换。垫件是用高耐磨建材制作而成并举行热净化处理以不断提高密度，从而安全应用的中不会轮胎磨坏。如长時间安全应用的后轮胎磨坏较多，可换面安全应用的。

  喷高压高压汽油泵泵体分左右侧几部分，喷高压高压汽油泵上体使用安转注塞泵偶件及油多阀偶件，私处使用安转轴承轴、中键体和输高压高压汽油泵等。泵体前侧中间还有检视窗孔，便检测和调准喷油情况。下方有检视齿轮油面的检视孔。喷高压高压汽油泵上体中含1条油道，与各注塞泵套筒地上的方形油槽相接。方形油槽则与注塞泵套筒上的进、回油孔相接。由输高压高压汽油泵供来的高压油在进进气软管金属线接头流通量油道中。油道中的汽汽压差由装在回进气软管金属线接头内的回油阀设定，一特殊要求增加在5～10kPa空间内。汽压过低，在注塞泵下进行时，汽油不要讯速在进油孔流通量注塞泵上端油腔。当油情况太多而使汽压增高时，多出的汽油会顶开回油阀流通量汽油细滤器中。
